Produits d'étanchéité

Joints hydrauliques

Racleurs, joints de tige, pistons et bagues de guidage pour vérins et vannes hydrauliques — toutes dimensions, tous élastomères.

Aperçu

Étanchéité hydraulique robuste pour des opérations sans problème

Les joints hydrauliques sont les composants qui permettent aux vérins, pompes et vannes hydrauliques de fonctionner de façon fiable. Sans eux, l'énergie de pression qui entraîne les engins de chantier, les presses, les machines agricoles et les actionneurs aéronautiques se dissipe en fuites — et un système hydraulique qui fuit est à la fois un risque de sécurité et un poste de coût de maintenance.

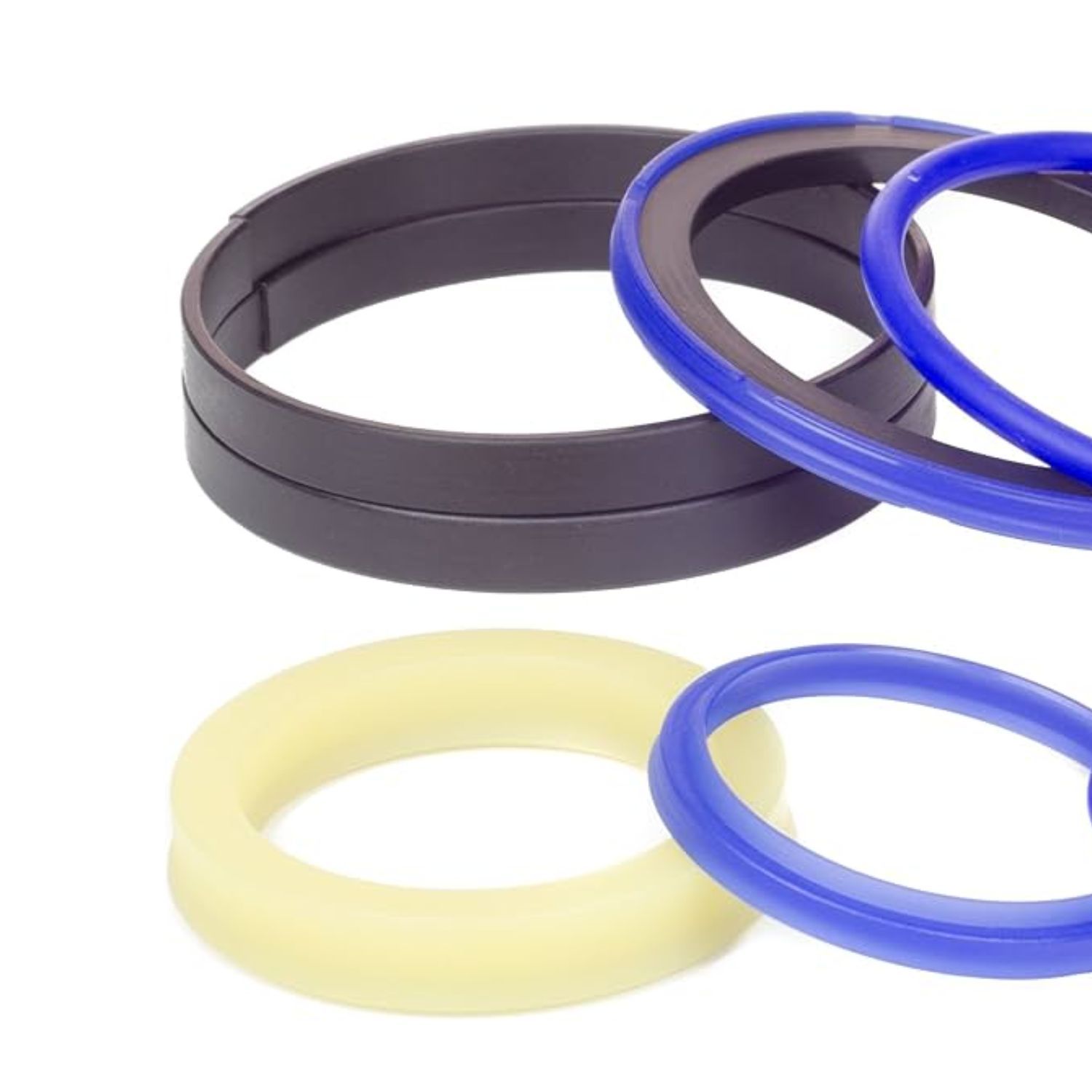

Un vérin hydraulique nécessite au minimum quatre éléments d'étanchéité travaillant ensemble : un joint de tige (confinement primaire de la pression), un racleur (exclusion de la contamination), un joint de piston (différentiel de pression) et une bague de guidage (support de charge et alignement). Se tromper de profil ou de matériau sur l'un d'eux compromet l'ensemble de l'assemblage.

Nous fournissons les joints hydrauliques à l'unité et en kits complets, dans tous les profils standard et les dimensions non standard. L'usinage sur mesure est disponible pour les alésages inhabituels, les profils modifiés ou les matériaux adaptés aux conditions de service extrêmes.

La contamination est la première cause de défaillance : Plus de 70 % des défaillances de joints hydrauliques sont liées à la contamination entrant par un racleur usé ou sous-dimensionné. Si vous remplacez des joints de tige à répétition, vérifiez d'abord le racleur — c'est la première ligne de défense.

Référence de conception

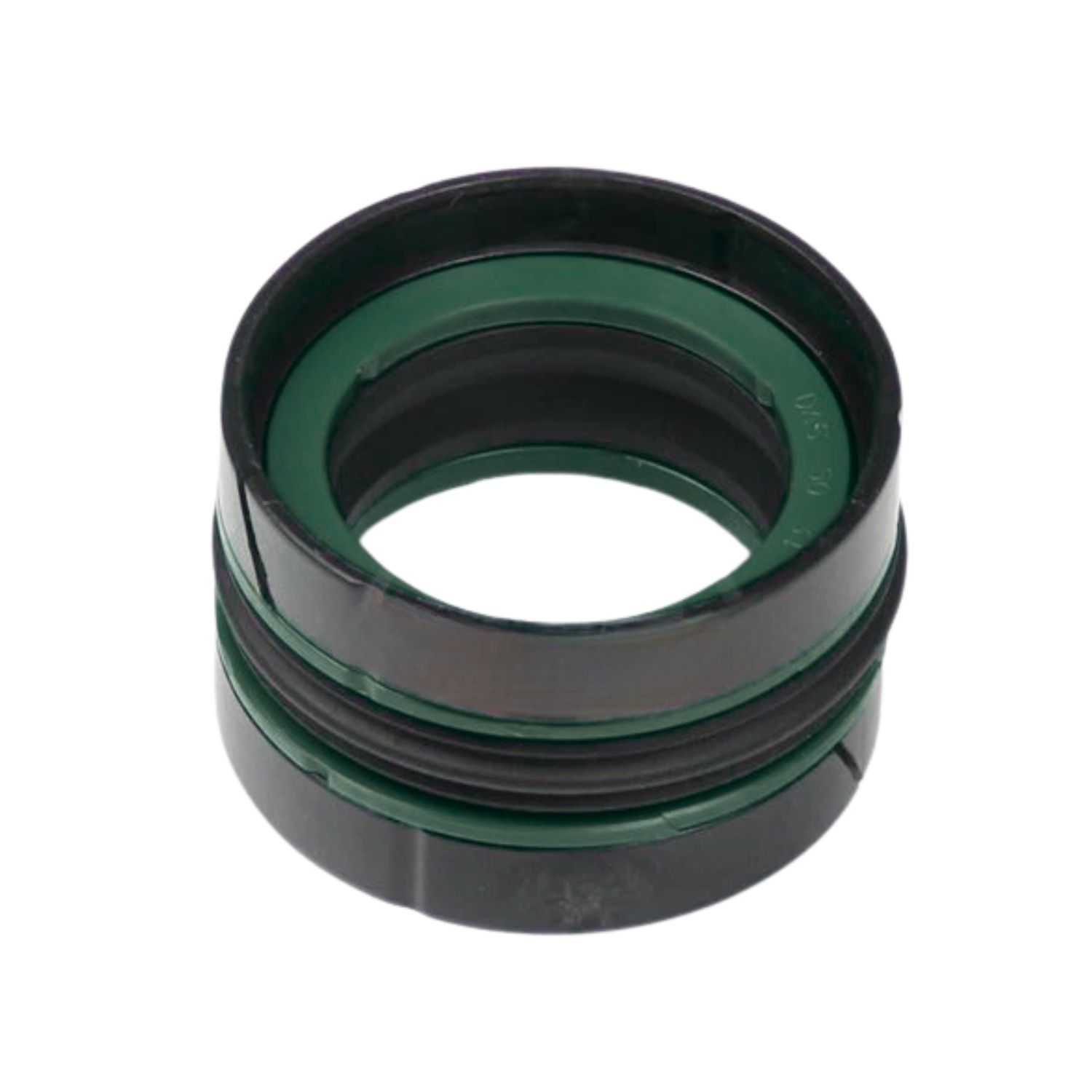

Profils et fonctions des joints hydrauliques

Configuration à quatre postes d'un vérin hydraulique

Chaque poste d'un vérin hydraulique a une exigence mécanique différente. Les profils ne sont pas interchangeables — substituer un joint de piston à la position tige, ou vice versa, entraîne une défaillance immédiate.

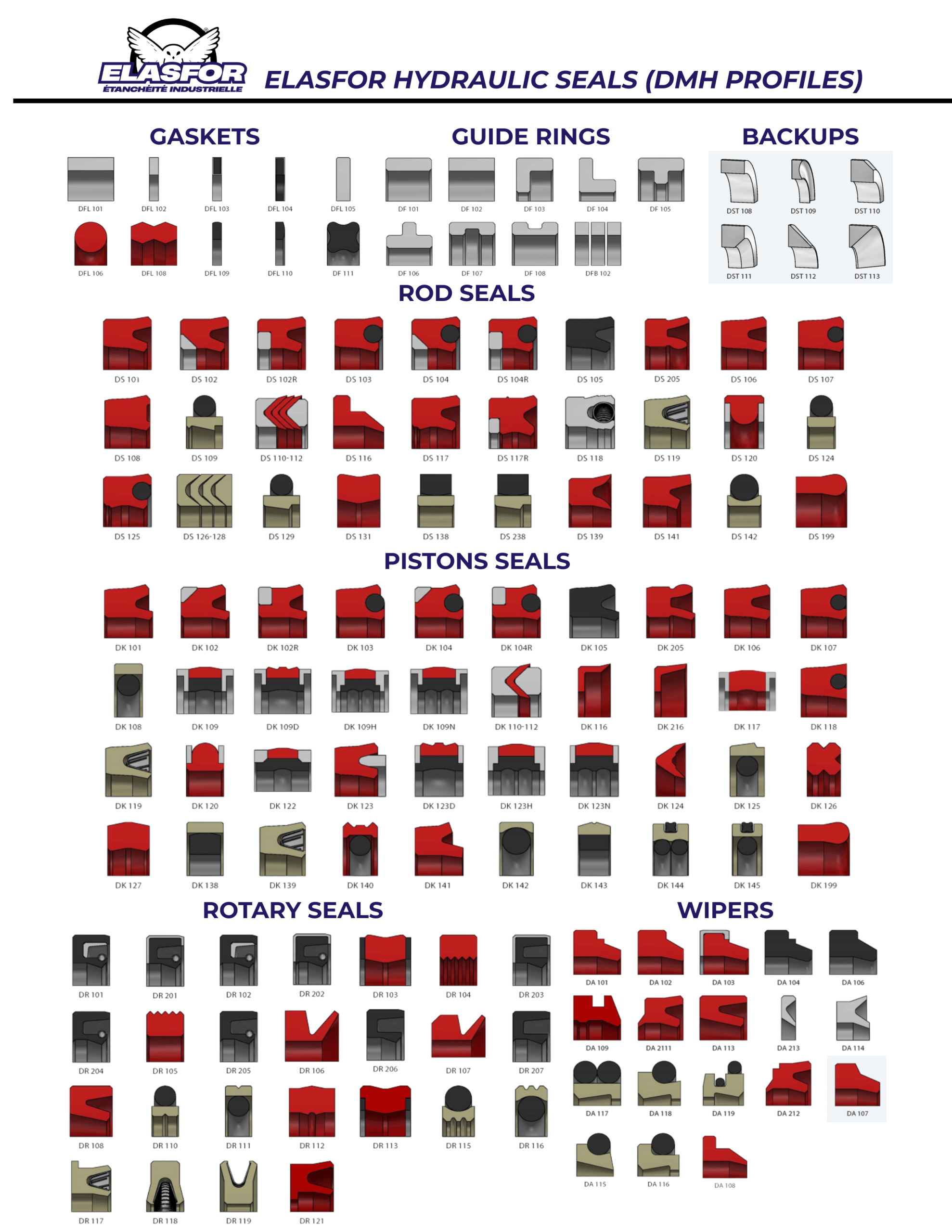

Tableau des profils de joints hydrauliques

Poste	Fonction	Profils courants
Joint de tige	Confinement primaire de la pression côté tige. Empêche le fluide hydraulique de s'échapper le long de la tige lors de l'extension et de la rétraction.	Joint en U (simple effet), Stepseal, joint à lèvre chargé. Profils asymétriques conçus pour une charge de pression unidirectionnelle.
Racleur (joint essuie-tige)	Enlève la contamination (saleté, eau, particules abrasives) de la tige au retour. Protège le joint de tige contre les dommages abrasifs.	Racleur simple lèvre, double lèvre, racleur à boîtier métallique pour environnements agressifs.
Joint de piston	Assure l'étanchéité entre le piston et l'alésage du vérin. Doit retenir la pression différentielle des deux côtés dans les vérins double effet.	Joint en U (double effet), joint en T (avec bagues anti-extrusion), garniture à coupelle. Profils symétriques pour charge bidirectionnelle.
Bague de guidage / bague d'usure	Absorbe les charges latérales et empêche le contact métal/métal entre la tige/le piston et l'alésage. N'assure pas l'étanchéité sous pression.	PTFE chargé bronze, résine phénolique, PEEK. Largeur et jeu sélectionnés selon la charge latérale.

Matériaux

Matériaux des joints hydrauliques

Polyuréthane (PU)

–30 °C à +100 °C

Le matériau standard pour les joints en U hydrauliques et les racleurs. Excellente résistance à l'abrasion, haute résistance à la traction, bonne résistance à l'extrusion. Meilleur choix pour les huiles hydrauliques minérales.

NBR (Nitrile)

–40 °C à +100 °C

Huiles minérales, fluides hydrauliques, eau-glycol. Résistance à l'abrasion inférieure au PU — utilisé quand la compatibilité chimique ou la basse température est la contrainte principale.

FKM (Viton®)

–20 °C à +200 °C

Fluides hydrauliques synthétiques (ester phosphate, résistant au feu), systèmes haute température, environnements chimiques agressifs. Coût plus élevé — à spécifier uniquement quand le NBR ou le PU est incompatible.

Composite PTFE

–60 °C à +220 °C

Étanchéité bas-frottement pour vérins servo et actionneurs de précision. À ressort ou à énergisation élastomère. Meilleures performances dynamiques, plage de température la plus large.

Besoin de joints hydrauliques ou d'un kit complet de vérin ?

Donnez-nous le diamètre d'alésage, le diamètre de tige, la course, la pression de service et le fluide — nous spécifions la configuration complète et la fournissons en joints individuels ou en kit complet.
